監控安裝前的組網怎么做合適？

點擊數：13612019-05-20 01:10:13　來源: 重慶監控安裝|監控安裝公司|安防監控工程-重慶監控安裝公司

在提到核心交換機的時候，我們難免會想到交換機的組網問題，下面由重慶監控安裝技術人員解答關于交換機組網問題：

1. 監控安裝與組網方式


需要設備：

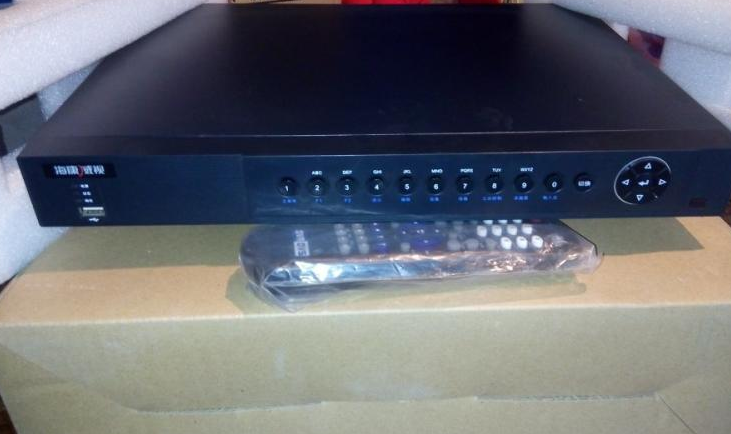

網絡攝像機、硬盤錄像機NVR（或者普通pc機加客戶端，適合家有臺式電腦的普通用戶少量安裝）、交換機（需要根據攝像頭數量和碼率進行調節）硬盤、顯示器、網線、電源護套線、電源配適器、攝像機支架、網線水晶等。


安裝原理：


前端攝像機在供電正常運行的狀態下，通過網線和交換機將捕捉到的視頻信號傳到 后臺的硬盤錄像機進行預覽和存儲。針對監控系統點數的不同具體的連接方式有差異。

安裝步驟：


第一步：先熟悉下監控套裝下各產品，確定攝像機的安裝位置和監控區域，將攝像機通過攝像機支架固定到建筑物或桿架上。


第二步：確定后臺設備的擺放位置，硬盤錄像機安裝好硬盤并擺放好，并為后臺設備準備好電源插排。


第三步：前后端都完成好后，就需要布線，線路分兩部分：首先要確定好交換機的位置，需要通過網線將攝像機連接到交換機，還需要將網絡硬盤錄像機跟交換機接通，本著方便走線和美觀、安全的原則走線，并在每根網線兩頭做好水晶頭；其次，攝像機電源供電線布線，每個攝像機都需要一個12V/1A或2A的電源配適器，看施工環境或成本要求，可以用開關電源代替，另外根據監控系統點位的不同，所用的連接方式也不同。


架構一：1-8個點的小型工程


針對1-8個點的小型工程，可以直接采用普通百兆交換機實現網絡環境搭建。假如采用200萬像素IPC，碼流以4Mbps計算，8臺攝像機占用寬帶為8*4=32m，而百兆交換機實際使用率為50%-70%，也就是50-70m，完全可以滿足8臺IPC的傳輸 要求。





架構二：9-50個點的中小型工程


針對于9-50個點的中小型工程，僅僅采用百兆交換機是遠遠不夠的，需要更高性能的二層全千兆交換機作為匯聚，才能保證視頻信息的流暢傳輸。


如采用200萬像素IPC，碼流以4Mbps計算，20臺攝像機 占用寬帶為4M*20=80M，如果是按照10臺攝像機接入百兆交換機的話，那么我們需要2臺接入層交換機，那么匯聚層交換機需要二層千兆交換機。



架構三：50個點以上的中大型工程


針對50個點以上的中大型工程，需要采用三層網絡架構：接入層、匯聚層、核心層。同時由于點位較多，對核心交換機的性能要求較高，一般這種情況下需要選擇華為或高耐特這種品質過硬的三層全千兆核心交換機。



第四步：


調試攝像機，在安裝完成，并接通所有線路之后，為攝像機送上電源，需要在網絡硬盤錄像機上進行相關網絡設置，添加分配網絡攝像機，這樣添加完所有攝像機后，就可以看到圖像，可以對攝像機的角度、可調焦鏡頭等進行調試到合適的效果即可。




注意事項：

網絡硬盤錄像機的相關設置、錄像、圖像色彩等都是需要進行手動設置的，可根據購買的設備的說明書進行操作，這樣一套監控系統就算是徹底搭建完成了。
