需要了解和學習的監控安裝中線纜的選用和鋪設常識

點擊數：13832019-05-08 00:41:43　來源: 重慶監控安裝|監控安裝公司|安防監控工程-重慶監控安裝公司

　
需要了解和學習重慶監控安裝中線纜的選用和鋪設常識

　　1、視頻線：


　　攝像機到監控主機的距離≤200米，通常在100米左右，可以用SYV-75-3（即RG59線）視頻線或者SYV-75-5（96編）。


　　攝像機到監控主機的距離〉200米〈350米，可以用SYV-75-5（128編）視頻線。


　　攝像機到監控主機的距離在500米左右，采用SYV-75-7基本可以實現。（一般不常用）


　　攝像機到監控主機的距離在500-1000米，可以采用光纖傳輸。


　　（注：SYV電纜全稱實心聚乙烯絕緣射頻同軸電纜，是同軸電纜的一種。SYV-75-5：S代表射頻，Y代表聚乙烯絕緣，V護套，75代表特性阻抗，5代表線徑。A：64編B：96編C：128編“編”代表：屏蔽層的密度，即外面密密的銅線。）


　　

　　2、云臺控制線


　　云臺與控制器距離≤100米，用RVV6×0.5護套線。


　　云臺與控制器的距離〉100米，用RVV6×0.75護套線。


　　（注：護套線介紹：軟護套有RVV和BVV，v-聚氯乙烯絕緣，v-聚氯乙烯護套，R-軟，VV-聚氯乙烯絕緣聚氯乙烯護套電力電纜RVV-聚氯乙烯絕緣聚氯乙烯護套軟電纜（也叫護套線））


　　3、鏡頭控制線：采用RVV4×0.5護套線。


　　4、解碼器通訊線：應采用RVV2×1護套線。


　　5、攝像機電源線


　　若系統有20臺普通攝像機，攝像機到監控主機的距離在50米以內，則應使用BVV6M2。

　　重慶監控安裝線路鋪設：


　　1、視頻線鋪設注意事項：


　　若攝像機到監控主機（圖像處理器、矩陣控制主機或數碼錄像機）的距離少于200米，可用RG59（SYV-75-3）視頻線，若超過200米，應該采用SWY-75-5視頻線，以保證監控圖像的質量。


　　對于安裝在電梯內的攝像機，在電梯井內布線應采用星鐵槽并接地處理，以減少電梯電機啟動時對視頻信號造成的干擾。


　　如果攝像機安裝在室外（如大院門口或停車場等），線路需要在室外走線或通過架空鋼纜走線，條件允許的情況下要安裝視頻避雷器（因為加裝防雷設備會造成工程總造價的增加），即分別在攝像機端和監控主機端各安裝1個視頻避雷器，而且每個視頻避雷器均要接地（室外攝像機要單獨打地線，監控室的視頻避雷器可統一接地），以防止感應雷對設備造成損壞。


　　2、控制線鋪設注意事項：

　　在模擬監控系統中，若安裝配云臺變焦鏡頭的攝像機，并采用云臺鏡頭控制器進行控制，控制線的選擇應根據攝像機與云鏡控制器的距離確定。當距離少于100米時，云臺控制線可采用RVV6×0.5護套線；當距離大于100米時，云臺控制線應采用RVV6×0.75護套線，鏡頭控制線均采用RVV4×0.5護套線。如果該模擬監控系統是通過矩陣控制主機對云臺和鏡頭進行控制，一般需要用到解碼器，控制線路敷設可參考所用矩陣控制主機的技術要求。


　　在數碼監控系統中，若安裝配云臺變焦鏡頭的攝像機，則需要通過解碼器對云臺和鏡頭進行控制。解碼器一般安裝在攝像機旁，解碼器與數碼錄像機采用RS485總線進行通信。布線應采用RVVP2×1屏蔽雙絞線從數碼錄像機先引至距離近的解碼器1，然后由解碼器1引至解碼器2……現在的16路數碼錄像機多可接16臺解碼器，而RS485通訊線的總長度長可達1200米。


　　解碼器有AC220V和AC24V兩種供電類型，若選用AC24V解碼器，則一般由AC24V變壓器統一供電。特別需要注意的是，由于有些解碼器輸出的DC12V電源有干擾，用于攝像機供電時會對圖像造成一定的影響，因此需要統一對攝像機（12V）供電。


　　3、攝像機電源線鋪設的注意事項：


　　市面上采用DC12V供電的普通攝像機工作電流約為200~300mA，一體化攝像機為350~400mA。如果攝像機的數量較少（5臺以內）且攝像機與監控主機的距離較近（少于50米），每臺攝像機可單獨布RVV2×0.5電源線到監控室并用小型變壓器供電。如果攝像機的數量較多，則應采用大功率的12V直流穩壓電源集中供電。


　　在方案設計和施工過程中，要考慮到所有攝像機的總功率和由傳輸線路所造成的電壓降（俗稱“線損”，規格為1m2的銅導線每100m的電阻是1.8Ω）。對于一幢樓的監控，施工時一般用2條2.5~6m2的銅芯雙塑線作為電源的主干由監控室引至線井，并沿線井走至各攝像機所在樓層的線井。對于樓層各攝像機的供電，可由該層線井引1條RVV2×1或RVV2×1.5（若該層的攝像機數量超過6臺）電源線給攝像機供電，或用RVV2×0.5護套線一一對應供電。


　　監控常用線纜的型號和區別

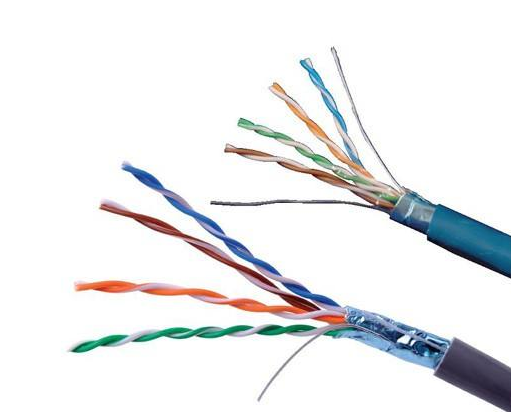

　　視頻線、射頻線、屏蔽與非屏蔽、信號線、控制線等等，各種型號，初入行者經常被搞混，下面是幾個常用型號的區分：RVV與KVV、RVVP與KVVP區別：RVV和RVVP里面采用的線為多股細銅絲組成的軟線，即RV線組成。KVV和KVVP里面采用的線為單股粗銅絲組成的硬線，即BV線組成。AVVR與RVVP區別：東西一樣，只是內部截面小于0.75平方毫米的名稱為AVVR，大于等于0.75平方毫米的名稱為RVVP。


　　好壞的鑒別


　　線纜的好壞鑒別，真正的檢測是需要專門的設備和儀器。而這些設備和儀器又是設計和工程單位不具備的。工程實際中，怎樣鑒別視頻線的好壞呢：

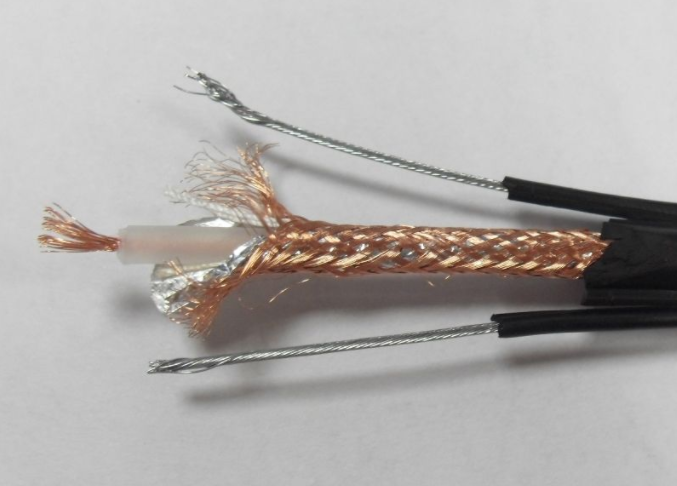

　　1、PVC護套：表面能看出壓緊里面編網有規律的“不平度”，說明加工工藝好，不會產生相對滑動，是好電纜。外觀光滑，看不出壓緊編網的“不平度”，用手捏護套有松動感，是差電纜；


　　2、檢查屏蔽層編網：編數是否夠？銅材編網，檢查可焊性，鍍錫銅線刮看里面是不是銅線，鋁鎂合金線的硬度明顯大于銅線；編網稀疏，分布不均勻，與絕緣層包裹不緊等是差電纜；


　　3、檢查芯線：直徑——SYV電纜為0.78-0.8mm，SYWV電纜為1.0mm；近來出現了一種SYV75-5芯線直徑是1.0mm的電纜，這種電纜的特性阻抗，肯定不是75歐姆，不應用到75歐姆傳輸系統中；


　　4、檢查芯線與絕緣層的沾合力：斜向切開絕緣層，按剝離方向拉開芯線，看芯線和絕緣層有沒有沾合工藝材料；好電纜有較大的沾合力，差電纜沒有沾合；

　　5、縱向抗拉實驗：取一米電纜，分層剝開芯線，絕緣層，屏蔽層，外戶套，各留10公分長。方法是：兩只手分別握電纜的相鄰兩層，向相反方向拉動；好電纜一般力量拉不動，差電纜不費大力就可以輕松拉出來——電梯電纜這一條十分重要，不少所謂“電梯專用電纜”都存在這方面的問題。
